MPP 电力管施工规范及验收：埋深、支撑、排水和通径怎么核对

MPP 排管施工不能把网上看到的几个数字拼成一张“统一验收表”。电缆直埋、电缆管直埋、排管和管道明敷适用条件不同；施工图、项目采用标准和专项方案应相互一致。

本文为知识说明，不表示本厂生产、供应 MPP 或承接施工。配图为用户提供的资料素材，不作为本厂项目实绩。

一、埋深：先确定是哪一种敷设

GB 50168-2018 第 5.1.6 条针对电缆管直埋敷设，给出“电缆管的埋设深度不宜小于 0.5 m”；在排水沟下方通过时，距排水沟底不宜小于 0.3 m。不能将这些值理解为任何道路、负荷或管群设计均可直接采用。

覆土计算基准、道路与穿越条件、施工车辆荷载、基础和保护结构，应由具体设计明确。原稿将“车道统一 0.7 m、人行道统一 0.5 m”当 MPP 通用规则，未能核实其适用条文，因此不作为本文验收依据。

农田、防冻和特殊穿越段按相应设计，不提供统一加深值。现场无法满足设计时，应先办理设计核查，不自行包封后减少覆土。

二、管枕：不能一概按 2 米

GB 50168-2018 第 5.1.5 条中的非金属管支点间距“不宜大于 2 m”，有电缆管明敷、设计无要求时的前提，不能直接当成埋地 MPP 排管的统一管枕间距。

埋地排管的管枕、支撑、固定与基础做法按设计确定，兼顾管径、壁厚、管群布置、浇筑浮力和施工荷载。不能把管枕简单当成使两支点间长期悬空的结构。

管间净距、层间距和管枕布置应采用图纸标注值，不设脱离管径的统一中心距。排管间的填充与混凝土浇筑应保证按设计密实，不造成位移或损伤。

三、排水坡度：不要误写为统一 0.1%

GB 50168-2018 第 5.1.6 条对电缆管直埋敷设给出的要求是：电缆管宜有不小于 0.2% 的排水坡度。该条不能改写成“所有 MPP 排管统一 0.1%”。

实际管段坡向、标高、井内排水、防水及防倒灌措施仍按设计核对，不能只检查一个坡度数字。施工时按规定测量标高并保存记录，避免局部倒坡。

四、回填和包封：按结构设计执行

管底、管侧与管顶保护材料、保护范围、分层厚度、压实要求和机具限制应由设计与适用标准确定。禁止把“管顶固定几厘米用砂、到某高度就可上机械”未经核实推广为通用规则。

道路、浅埋、软弱地基和交叉段是否需要包封、套管或其他保护，应由设计确认，不能一概认定全部场景都必须混凝土包封。混凝土等级、保护层、配筋、接缝、固定和养护均按图执行。

包封不使塑料材料本身变成刚性材料；应处理好基础、约束和变形过渡。警示、标识和示踪措施按设计位置设置，不直接放在管顶就算完成。

五、连接与穿缆空间

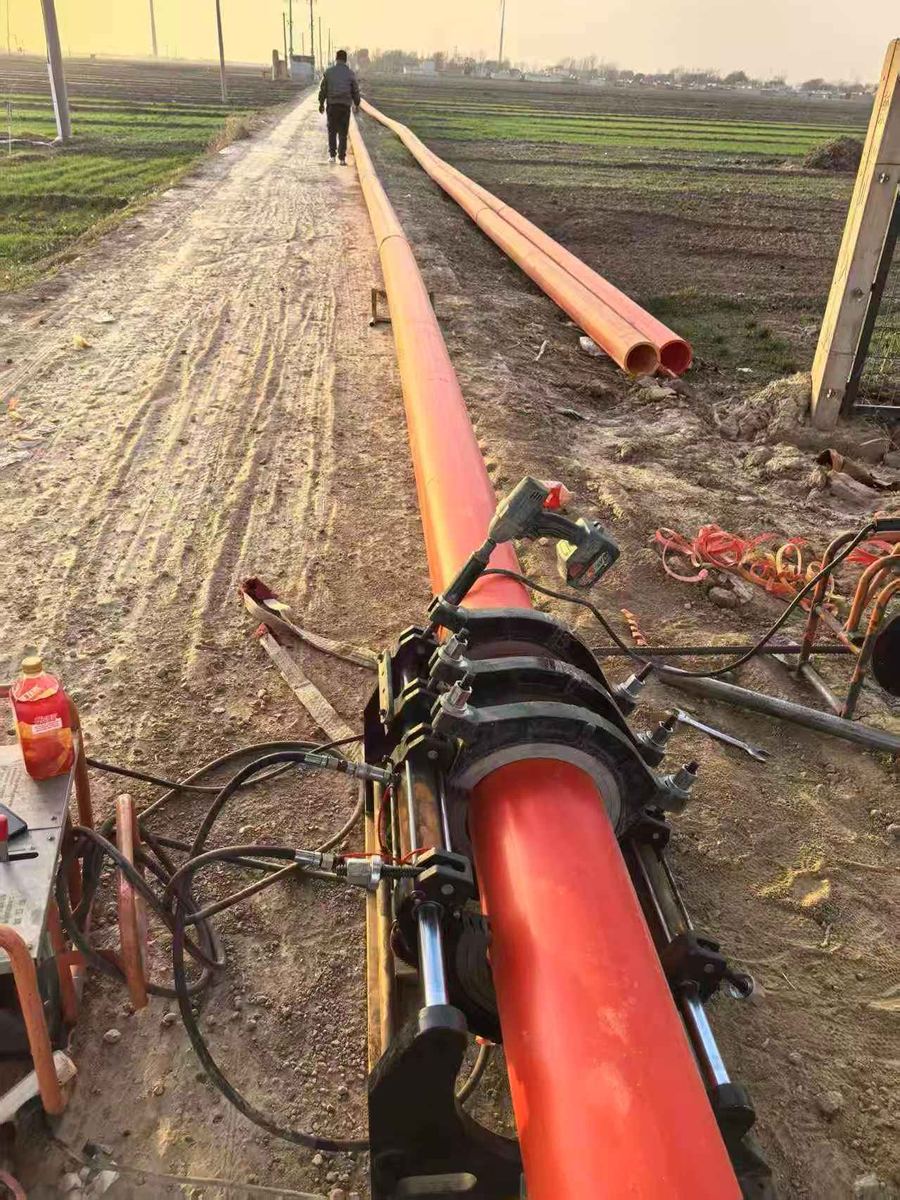

连接方法与参数按具体产品系统确认。热熔对接应核对工艺卡、焊接记录、规定冷却及接口检查；不能仅凭卷边外观推断内部强度。

GB 50168-2018 第 5.1.3 条要求电缆管内径与穿入电缆外径之比不得小于 1.5；具体设计还应核对电缆数量、排列与散热等要求。

第 5.1.2 条要求电缆管弯曲半径不小于穿入电缆最小允许弯曲半径。电缆类型不同，允许弯曲要求不同，不能统一套用“电缆外径 12 倍”。

六、穿缆前检查

按 GB 50168-2018 第 6.3.2、6.3.3 条的相关要求，应检查管道内部积水和堵塞，敷设电缆前疏通并清除杂物。项目规定通球或通径检验时，检验器尺寸、方法、覆盖范围和判据按设计及验收文件执行。

仅用“略小的球能穿过”不能证明所有尺寸和接口都合格。穿缆前还应核对管口无损伤电缆的毛刺、连接内凸和错台，并按要求做好护层保护、封堵和防水。

七、验收记录逐项对应设计

影像有助于核验，但不是唯一证据，也不能代替测量、试验和责任人员确认。资料应与实际管段对应，不补拍其他项目冒充。

条文核验来源：公开的 GB 50168-2018 标准文本，重点核对第 5.1.2、5.1.3、5.1.5、5.1.6、6.3.2 和 6.3.3 条。本文数字仅在说明的适用条件内引用，不替代项目设计。
